蜂窝式电捕焦油器

简介

电捕焦油器采用结构形式有同心圆式、管式和蜂窝式等三种。无论哪种结构，其工作原理，即在金属导线与金属管壁〔或极板〕间施加高压直流电，以维持足以使气体产生电离的电场，使阴阳极之间形成电晕区。

理论依据

按电场理论， 正离子吸附于带负电的电晕极，负离子吸附于带正电的沉淀极；所有被电离的正负离子均充满电晕极与沉淀极之间的整个空间。当含焦油雾滴等杂质的煤气通过该电场时，吸附了负离子和电子的杂质在电场库伦力的作用下，移动到沉淀极后释放出所带电荷，并吸附于沉淀极上，从而达到净化气体的目的，通常称为荷电现象。当吸附于沉淀极上的杂质量增加到大于其附着力时，会自动向下流趟，从电捕焦油器底部排出，净气体则从电捕焦油器上部离开并进入下道工序。

结构分析

三种结构的电捕焦油器均由壳体、沉淀极、电晕极、上下吊架、气体再分布板、蒸汽吹洗管、绝缘箱和馈电箱等部件组成，其主要区别是沉淀极的形式、电晕极的排布方式、绝缘箱和馈电箱。

三种电捕焦油器的结构比较

（1）同心圆电捕焦油器。它由数个不同直径的钢板圆筒组成，以同一垂直轴为圆心，并以同一间距套在一起而组成沉淀极。由于电晕极之间的同性相斥．会使电场出现空位小空洞，即场强洞穴。易造成气体在洞穴中短路流失，降低捕集效果，同时，同心圆电捕焦油器的制造精度要求高、安装调试极为严格，在制造、安装和运输中较易使同心度、水平度和垂直度产生变化，均会造成阴阳极之间或其它部件间产生放电现象，难以达到要求的电压，直接影响焦油的捕集效率，还易使电瓷瓶击穿毁坏。因场强的电压变化值为400V/mm，所以，阴阳极间即使出现1mm的偏差，其场强电压的变化值可高达400V。同心圆电捕焦油器具有流通面积大、气体流速低和耗钢材少等优点。

（2）管式电捕焦油器。由于钢管与电晕线单独组成电场，其场强电压取 决于钢管的半径，其值为400R。由于管式电捕焦油器在每个管截面内形成等极间距电场，而管与管之间则是空位，由管板盲区堵住这些空穴，这就降低了圆筒内效果优良空间的利用率，减少了净化通道的截面积。这种型式的电捕焦油器的钢材耗量较大，但由于具有制造容易、等极间距电场、材料易得和安装调试比较方便等优点.广泛应用于大中型气体净化厂。

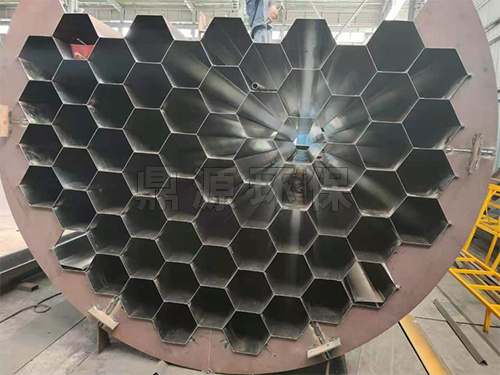

(3)蜂窝式电捕焦油器。蜂窝式与管式的结构相同，是将通道截面由圆形改为正六边形。两个相邻正六边形共用一条边，即靠中间的正六边形的六条边均被包围它的六个正六边形所共用。用2～3mm的钢板制成的蜂窝板即可满足工艺和机械强度的要求。由于蜂窝式电捕焦油器具有结构紧凑合理、没有电场空穴、效果优良空间利用率好、重量轻、耗钢材少和捕集特性好等优点,但存在制造难度大．在运输安装过程中易产生误差等缺点。随着设备制造工艺水平的提高，蜂窝式电捕焦油器的优点会越来越受到人们的重视，必将逐步取代同心圆式和管式电捕焦油器。

电捕焦油器技术参数

管式电捕焦油器

焦化厂常用管式电捕焦油器。其负极为圆形导线，称为电晕极；正极为圆管，称为沉淀极(接地)。到达沉淀极和电晕极的焦油雾滴，借重力作用往下流动，汇集后排出器外。当从下部进入的煤气通过正负电极组成的高压直流电场时，焦油雾滴荷电，移向沉淀极，并下行至器底排出，煤气从上部排出。
